BOSCH BAT121 使用方法

■ BOSCH BAT121 使用方法

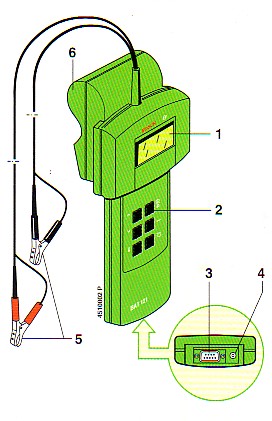

■ 各装置の説明

1.液晶ディスプレイ

2.キー及び操作部

3.シリアルインターフェース用接続ソケット

4.電源部の接続ソケット

5.バッテリー接続ターミナル

6.サーマルプリンター

注意!
BAT121は 12V始動バッテリー専用 のテスターです。
6Vバッテリーは、BAT121のレンジでは低すぎて測定できません。
逆に24Vバッテリーを測定するとか電圧となり、BAT121は自動的に
停止します。

■ 各キーの機能

1、2.同列内のパラメーターの変更、あるいは列の選択

3.列の選択、1文字ごとに右へ移動

4.テスターのON/OFF。プログラムにおいては、一つ高次元のメニューレベルへ移動(テスターをオフにする場合は、このキーを3秒以上押し続けてください)。

5.選択したパラメーターの転送やテスト開始に使うENTERキー

6.印刷キー(印字速度はバッテリー電圧により異なります)

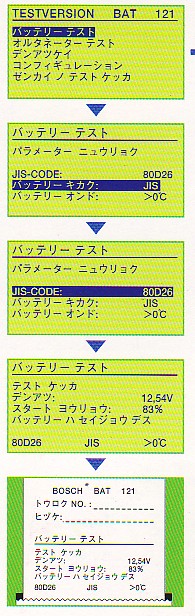

バッテリーテスト操作手順

1.車輌のエンジンを停止し、ライト、ラジオ等の電源も全てOFFにして下さい。

2.赤色のクリップをバッテリーの+端子に、黒色のクリップを-端子に接続してください。BAT121の電源が自動的に入り、メニューが表示されます。

3.↓キーで『バッテリーテスト』を選び、←キーを押して『パラメーターニュウリョク』画面に切り替えて下さい。

■ 国産車用バッテリーの場合

4.↓キーで『バッテリーキカク』を選び、Vキーで『JIS』を選択してください。

↓キーで『JIS-CODE』を選び、V、∧キーで該当バッテリー品番『26A17~245H52』を設定して下さい。

←キーを押すと数秒でテスト結果が表示されます。

5.プリントキーで診断結果をプリントしてください。

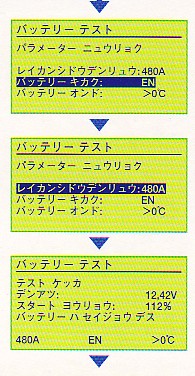

■ 輸入車用バッテリーの場合

4.↓キーで『バッテリーキカク』を選び、Vキーで天面に表記されている規格『DIN、EN、SAE等』を選択して下さい。

↓キーで『レイカンシドウデンリュウ』を選び、V、∧キーでバッテリー天面に表記されているCCA値
『○○○A』を指定して下さい。

←キーを押すと数秒でテスト結果が表示されます。

■ 輸入車用バッテリー診断の際の注意事項



5.プリントキーで診断結果をプリントして下さい。
