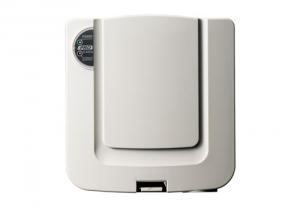

パトライト・PATLITE WDR-L-Z2 AirGRID
ワイヤレス・データ通信システム用 送信機・受信機

AirGRID ワイヤレス・データ通信システム　受信機既設の信号灯に組み込むだけで
製造現場の、ムリ・ムダ・ムラの診える化を簡単に実現します。

特長

●新旧装置、メーカーが混在してもシステム構築ができます。
●既存の信号灯（制限有り ）を活用するので、低コストで導入が可能です。
●24 時間365 日設備稼働データを自動収集できるので、手書き日報のデータ入力や分析、資料作成から解放されます。
●ワイヤレスシステムなので設備のレイアウト変更、更新、増設などの配線工事の手間を軽減できます。

定格電圧　　　DC24V（AC アダプター付属※1）
電圧許容範囲　DC21.6V～DC26.4V
動作周囲温度　-10℃～60℃（結露なきこと）
　　　　　　　0～40℃（ACアダプター使用時）
相対湿度　　　85％RH以下（結露なきこと）
保存周囲温度　-20℃～70℃（ACアダプター使用時）
　　　　　　　（氷結しないこと）
取付け方向（屋内のみ）正方向（壁取付）横方向（水平設置）
保護構造　　　IP20
外形寸法　　　H131.8×W125×D38.8mm
質量　　　　　170g±10g

※1　WDR-L-Z2のみ国内専用のACアダプターを付属。
WDR-LE-Z2にはACアダプターは付属しておりません。

仕様の詳細はこちらのメーカーサイトからご確認いただけます。

品番　WDR-L-Z2
希望小売価格　オープン
当店販売価格　￥255,200（税込）

■ LE型用送信機

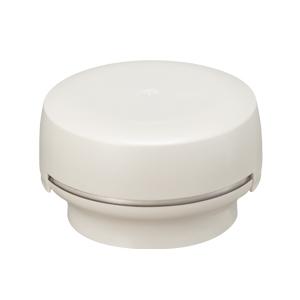

WDT-5EZ2　AirGRID　LE型用送信機

仕様の詳細はこちらのメーカーサイトからご確認いただけます。

既設の積層信号灯（弊社LE型）に追加することで ボトルネックの見える化を実現

既設の積層信号灯にアドオンするだけで、信号灯の点灯状態を管理システムに転送することができ、機器の遠隔監視が容易におこなえます。
ワイヤレスで情報を転送し、積層信号灯の接点から電源供給するため、新たな電源の取り回しや配線が不要です。
混信や転送エラーを防止する補完機能により安定したデータ通信がおこなわれます。

定格電圧　：　DC24V（無極性）
電圧許容範囲　：　DC21.6V～DC26.4V
動作周囲温度　：　-10℃～60℃（結露なきこと）
相対湿度　：　85％RH以下（結露なきこと）
保存周囲温度　：　-20℃～70℃（但し、氷結しないこと）
取付け方向　：　正方向のみ（屋内のみ）
最大中継回数　：　5回
保護構造　：　信号灯LE型に準拠
外形寸法　：　φ65×38.5mm
質量　：　52g

※1　適合信号灯については一部制限がございますので、詳しくはお問い合わせください。
※2　電波の特性上、設置場所や通信環境、通信の頻度によって異なります。
※3　電波の特性上、数値は参考値になります。

品番　WDT-5E-Z2
希望小売価格　オープン
当店販売価格　￥80,300(税込）

■ LME型用送信機

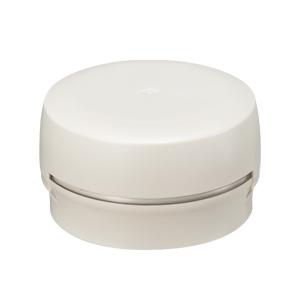

WDT-6M-Z2　AirGRID　LME型用送信機

仕様の詳細はこちらのメーカーサイトからご確認いただけます。

既設の積層信号灯（弊社LME型）に追加することで ボトルネックの見える化を実現

既設の積層信号灯にアドオンするだけで、信号灯の点灯状態を管理システムに転送することができ、機器の遠隔監視が容易におこなえます。
ワイヤレスで情報を転送し、積層信号灯の接点から電源供給するため、新たな電源の取り回しや配線が不要です。
混信や転送エラーを防止する補完機能により安定したデータ通信がおこなわれます。

定格電圧　：　DC24V（無極性）
電圧許容範囲　：　DC21.6V～DC26.4V
動作周囲温度　：　-10℃～60℃（結露なきこと）
相対湿度　：　85％RH以下（結露なきこと）
保存周囲温度　：　-20℃～70℃（但し、氷結しないこと）
取付け方向　：　正方向のみ（屋内のみ）
最大中継回数　：　5回
保護構造　：　信号灯LME型に準拠
外形寸法　：　φ65×36.9mm
質量　：　52g

※1　適合信号灯については一部制限がございますので、詳しくはお問い合わせください。
※2　電波の特性上、設置場所や通信環境、通信の頻度によって異なります。
※3　電波の特性上、数値は参考値になります。

品番　WDT-6M-Z2
希望小売価格　オープン
当店販売価格　￥80,300(税込）
